Proyectos

Nuestros proyectos reflejan experiencia aplicada en diseño mecánico, simulación y validación técnica para distintos desafíos industriales. Esta selección reúne casos en los que hemos trabajado en desarrollo de componentes, análisis estructural, simulación CFD, optimización de diseños, recuperación de piezas e ingeniería de detalle, siempre con foco en desempeño, seguridad y factibilidad de implementación. Más que una muestra visual, estos proyectos representan la forma en que abordamos problemas reales mediante criterios de ingeniería, modelado y análisis técnico.

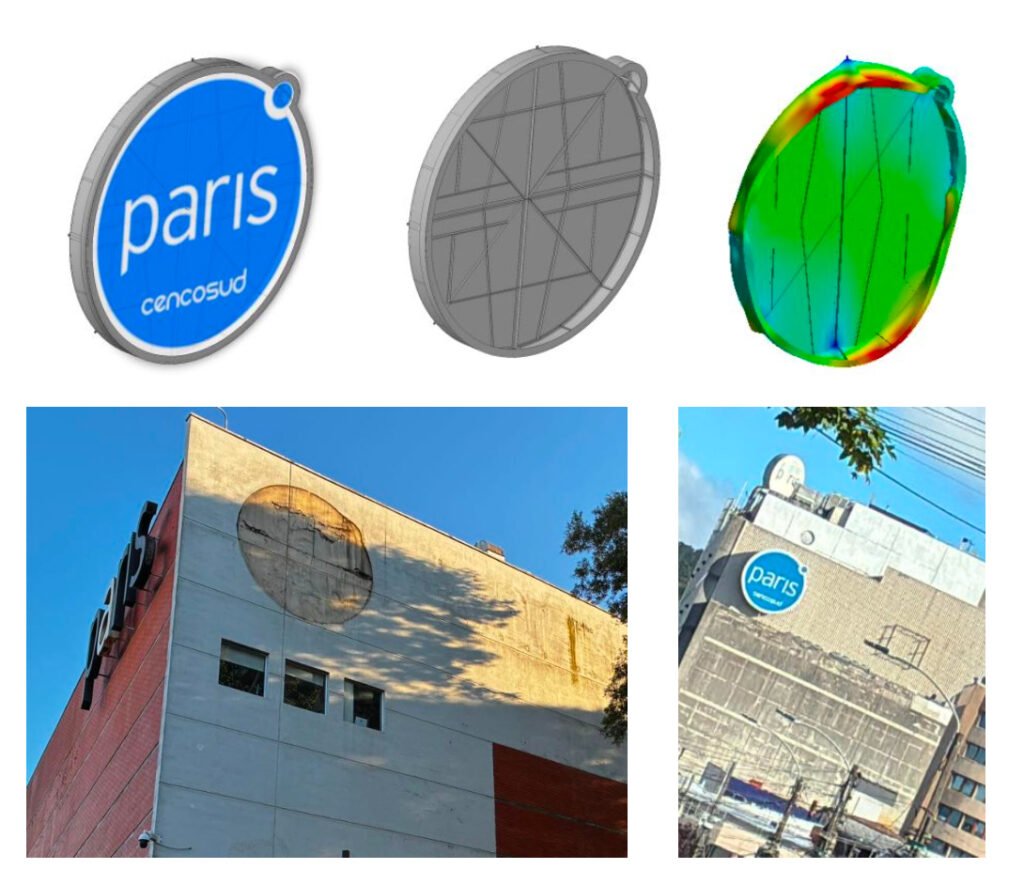

Evaluación de estructura y componentes para cartel empotrado

Diseño de una estructura utilizada para sostener a gran altura, un cartel de logo de tienda retail de 4[m] de diámetro.

Análisis realizados:

  • Análisis estático con vida fatigada
  • Análisis dinámico con datos de sismo 8,8 Richter, en Chile

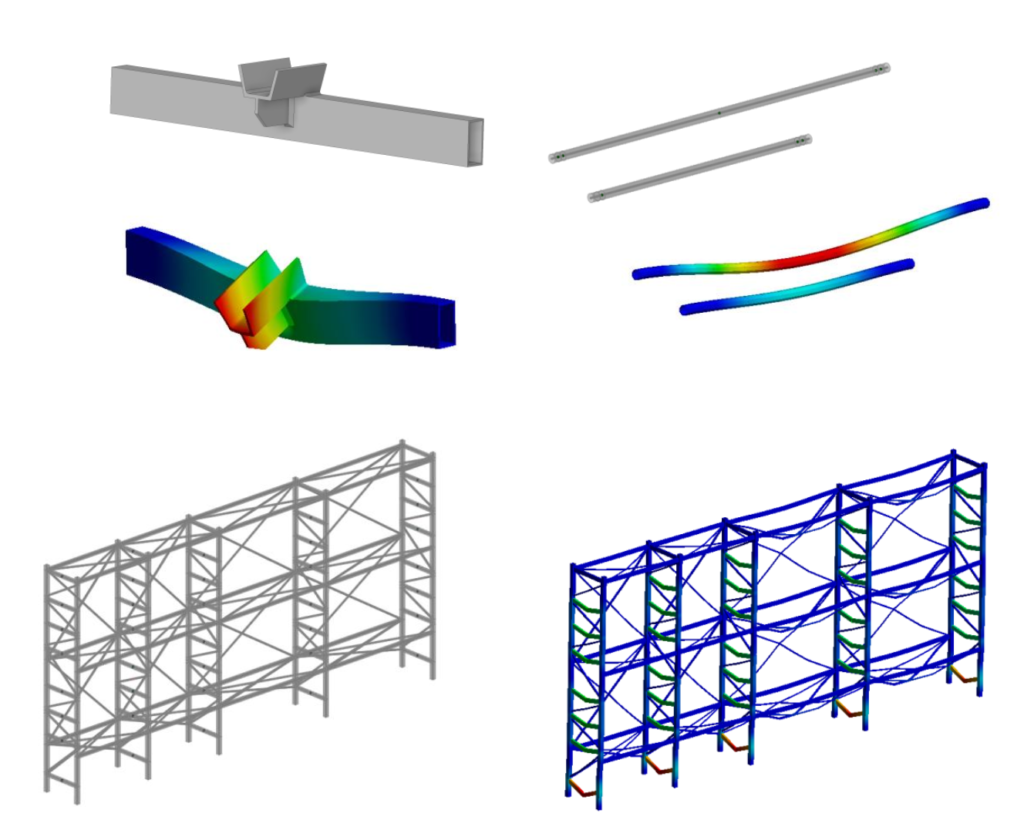

Diseño de estructura para el almacenaje de tambores con rollos de cables, los cuales pueden pesar desde 1 a 2 [ton].

Análisis realizados:

  • Análisis estático con vida fatigada a estructura y a ejes de rollos de cables
  • Análisis dinámico con datos de sismo 8,8 Richter, en Chile

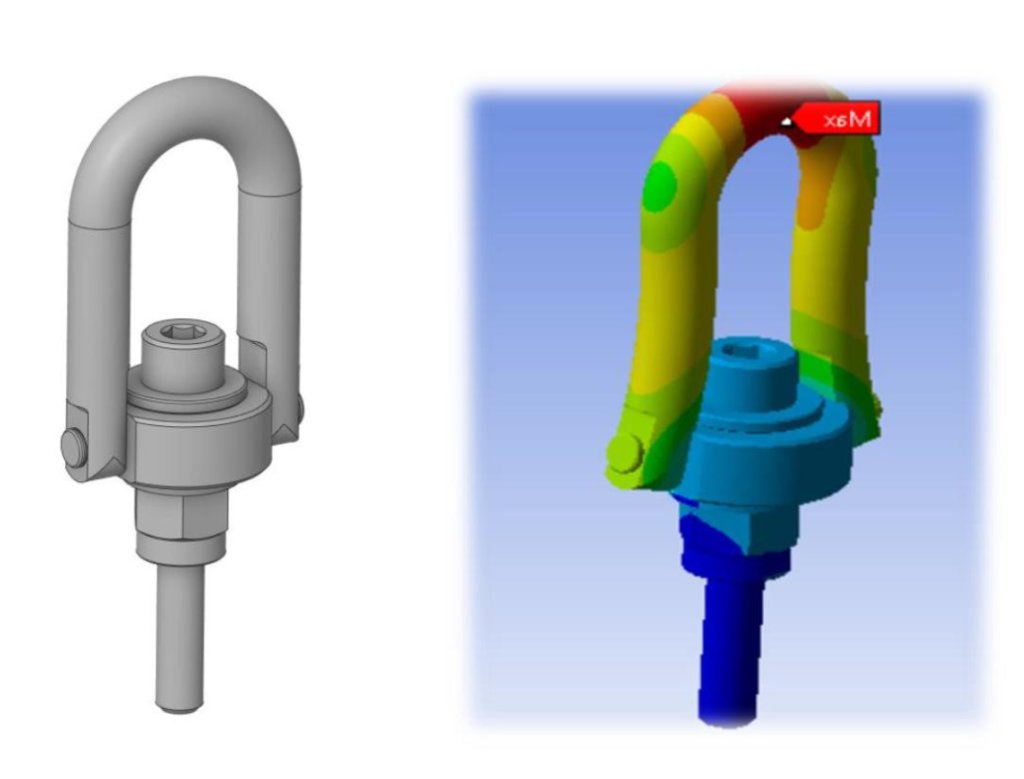

Análisis y comprobación de la seguridad de un cáncamo, para el izaje de un elemento de máquina cuyo peso era 7,5 [Ton].

Entregables y resultados:

  • Contorno de esfuerzo equivalente
  • Contorno de deformaciones
  • Contornos de análisis vida fatigada
  • Factor de seguridad menor al esperado, por lo que se sugieren modificaciones al diseño para lograr el factor esperado

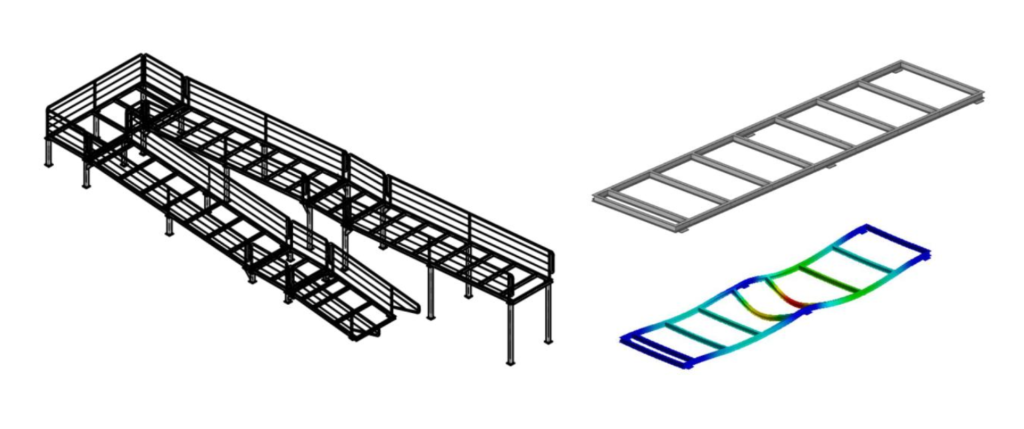

El proyecto tuvo por objetivo evaluar una propuesta de diseño presentada para una rampa de acceso, para permitir el tránsito de personas con movilidad reducida, entre el primer y segundo piso de un edificio. La estructura estaba destinada a instalarse en una residencia para adultos mayores, por lo que debe ser muy segura para el traslado por silla de ruedas.

Se proporcionó información por parte de un arquitecto involucrado en el proyecto, y la estructura fue refinada y acabada para su análisis, obteniendo un modelo 3D final.

Se obtuvo finalmente:

  • Contornos de esfuerzos equivalentes
  • Contornos de deformaciones
  • Análisis de vida fatigada
  • Contornos de factores de seguridad estático y vida fatigada

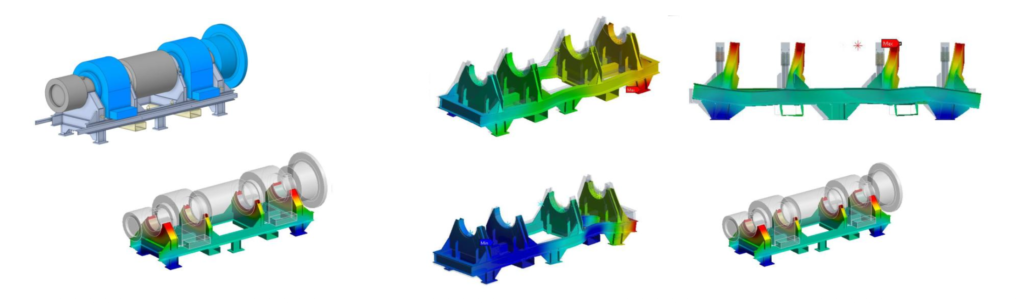

El proyecto tuvo por objetivo evaluar una propuesta de diseño de base de traslado para un eje, perteneciente a un molino SAG. Se incorporó al análisis información levantada previamente tanto de la base (diseño 3D generado) como información técnica del eje (planos y esquemas), con el fin de definir apoyos y cargas de la forma mas realista posible. El eje tenía un peso aproximado de 21,7 [ton].

Respecto al análisis se obtuvo:

  • Contornos de esfuerzo equivalente
  • Contornos de deformaciones
  • Análisis de vida fatigada
  • Contornos de factor de seguridad estático y vida fatigada.

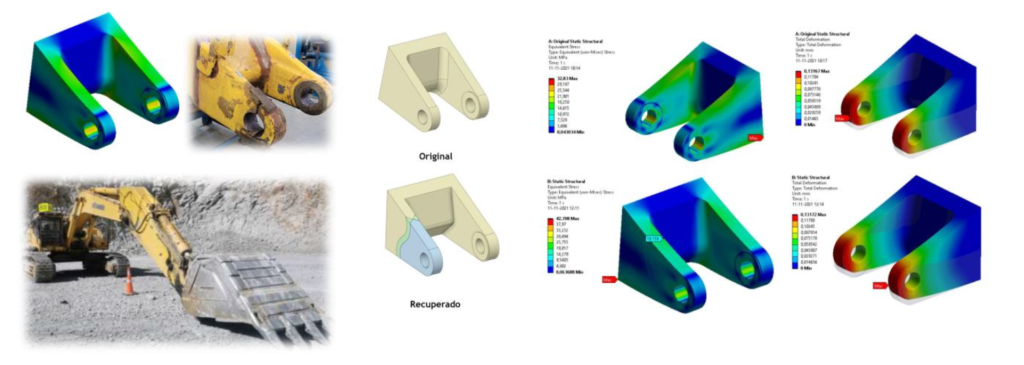

El proyecto consiste en evaluar el resultado de un proceso de recuperación de un “boom” o brazo, en el extremo stick de una excavadora hidráulica, mediante la adición de inserto con plancha laminada y soldadura. Para ello se realiza un modelo 3D que hace referencia al modelo original, y otro que hace referencia a la pieza recuperada, incluyendo los cordones de soldadura. Todo esto con el fin de simular ambos modelos bajo igualdad de condiciones y comparar resultados, y de esta manera comprobar la seguridad de la recuperación. Los resultados obtenidos en el proyecto, fueron referenciales debido a la falta de información sobre cargas que actúan sobre la pieza. Sin embargo, se pudo concluir que no existen grandes diferencias al comparar el original con el modelo recuperado.

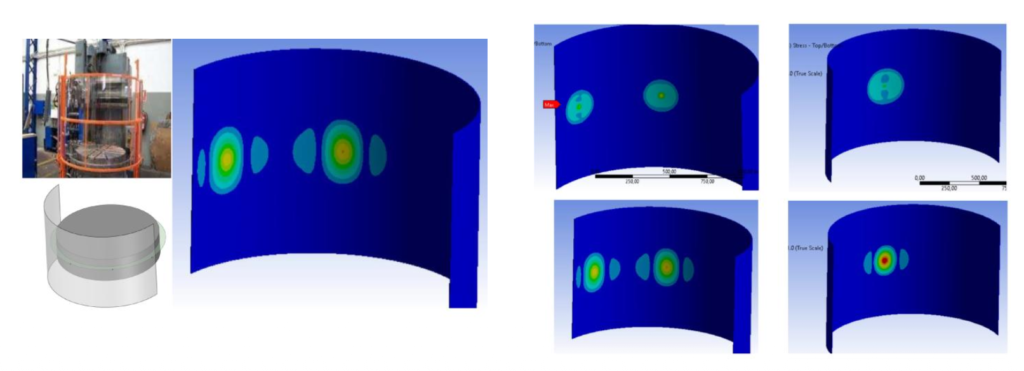

El proyecto consistió en analizar un caso de impacto de pequeños elementos que puedan desprenderse del plato principal de un torno vertical, e impactar en una plancha protectora de policarbonato o plexiglás. Como el análisis del caso es de impacto entre un elemento y otro, se realizó un análisis de dinámica explicita (explicit dynamics), el cual es un método de elementos finitos, utilizado para la solución de problemas que dependen del tiempo, y que son de alta deformación, tales como Choque, explosión, impacto, entre otros.

Del proyecto se pudo obtener:

  • Contornos de esfuerzo equivalente
  • Contornos de deformación
  • Análisis de vida fatigada

Los resultados permitieron comprobar que el material y espesor elegido para el dimensionamiento de la protección, soportan con seguridad los elementos que puedan desprenderse del plato principal del torno.

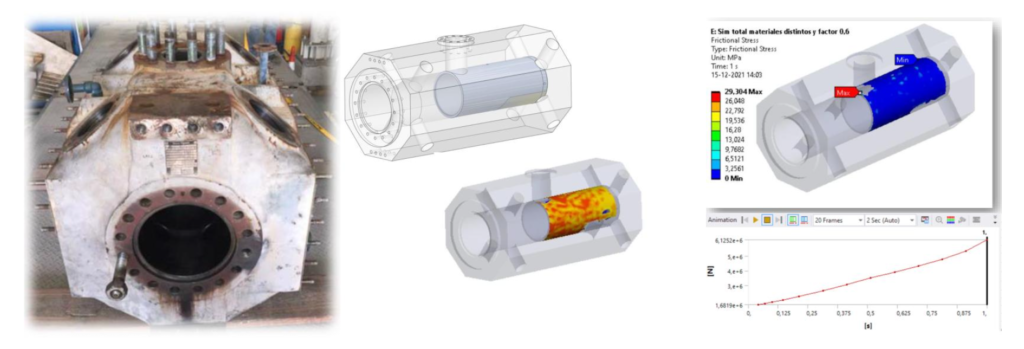

En este proyecto se evaluó el ajuste de interferencia que tiene una camisa o Liner, insertada en el interior de una carcasa o cuerpo de un compresor, por el alojamiento donde circula el pistón. El cliente deseaba conocer los efectos que pueda generar en la carcasa, el inserto de la camisa o Liner, conociendo principalmente la fuerza de reacción.

Se obtuvo finalmente:

  • Estrés friccional
  • Fuerza de reacción (solicitada por cliente)
  • Esfuerzo equivalente
    Deformaciones

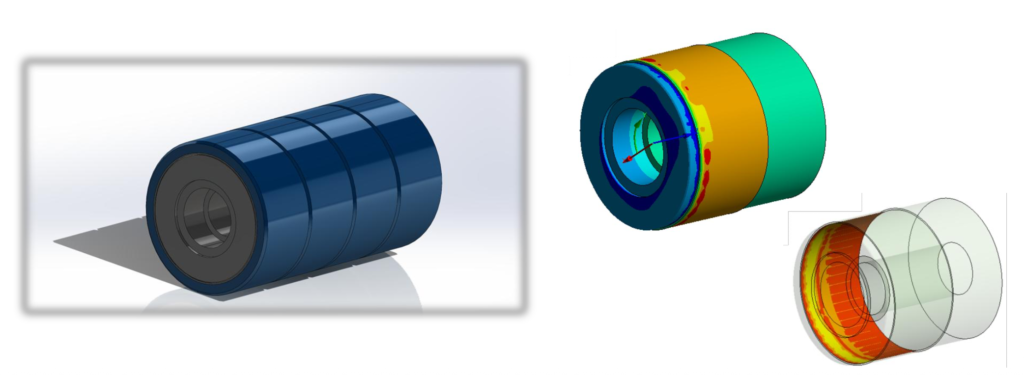

Evaluación de un conjunto mecánico compuesto por un bloque macizo de acero fundido, con 4 anillos metálicos de acero SAE 1045, los cuales se encuentran vulcanizados con una capa exterior de neopreno. El análisis consistió en revisar los esfuerzos en la zona de interferencia entre el bloque macizo con los anillos metálicos, ya que presentaban fallas.

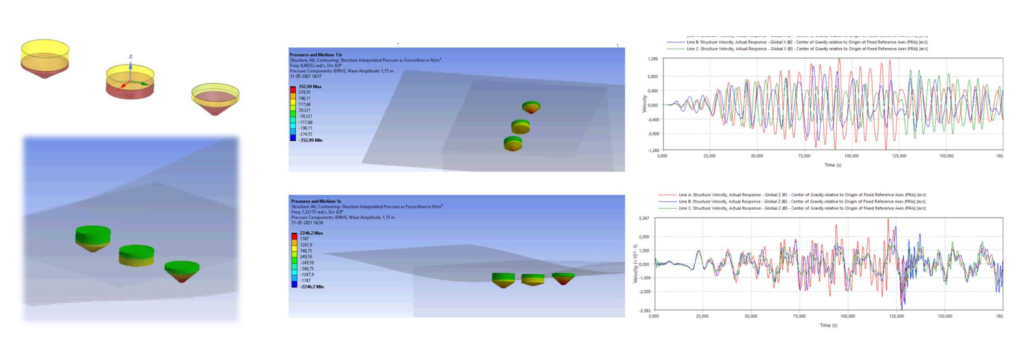

Análisis de respuesta hidrodinámica de boyas, prototipo undimotriz empresa MD s.a. Chile. Permitió obtener estimaciones de niveles de energía captables con las boyas, según su geometría y variables del lugar de instalación.

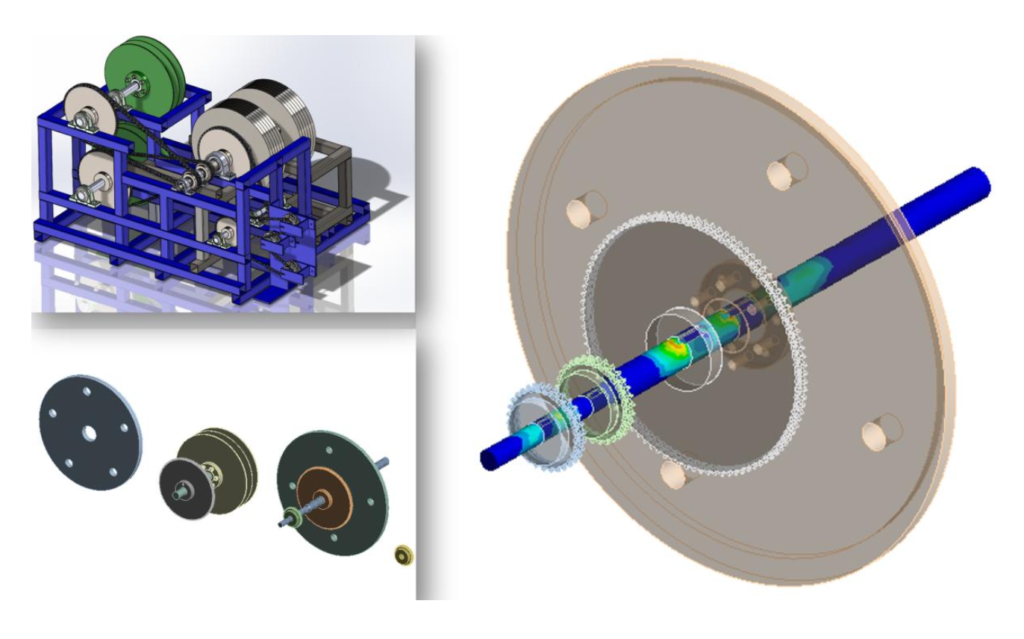

Análisis dinámico de cuerpo rígido y flexible a transmisión mecánica de prototipo, en particular a eje principal, del cual se obtuvo:

  • Contorno de esfuerzo equivalente
  • Contorno de deformaciones
  • Resultado de comportamiento dinámico (Velocidades, torque y fuerzas de reacción resultantes).

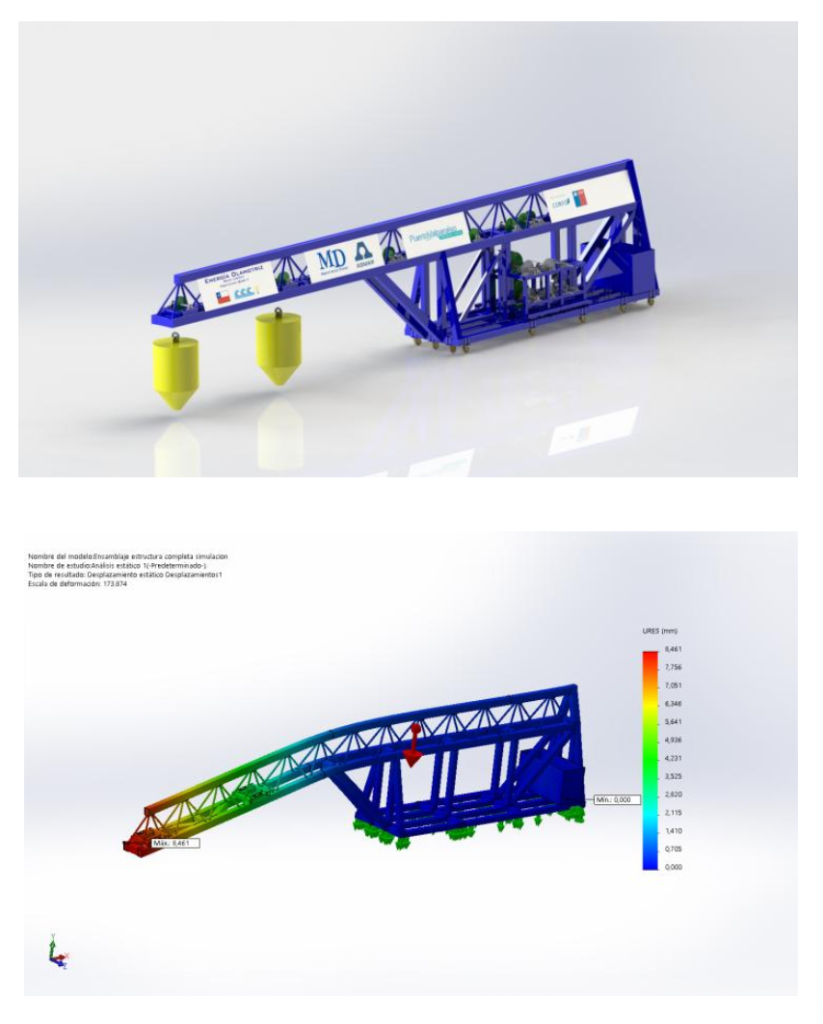

Diseño conceptual y de detalle de prototipo capaz de generar energía eléctrica a partir del movimiento de las olas. Fue desarrollado a partir de patentes y diseños preeliminares que posee la empresa, y de nuevos conceptos. Realicé ingeniería en detalle con énfasis en uso de materiales y subcomponentes que se encuentran disponibles en el mercado, y con el objetivo de cumplir con una estructura principal resistente, permitiendo cumplir con todas sus funciones. Posteriormente trabajé en mejora continua de componentes y subsistemas del prototipo, mejorando su desempeño.

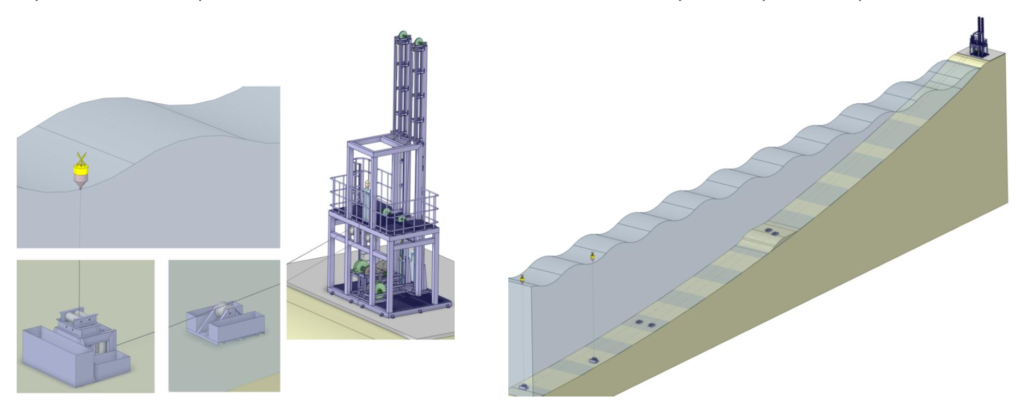

Diseño con ingeniería de detalle de maquina capaz de convertir el movimiento de las olas en energía mecánica. El modelo se desarrolló a partir de prototipos anteriores, y de nuevos conceptos, tomando en consideración el uso de materiales y subcomponentes que se encuentran disponibles en el mercado local.

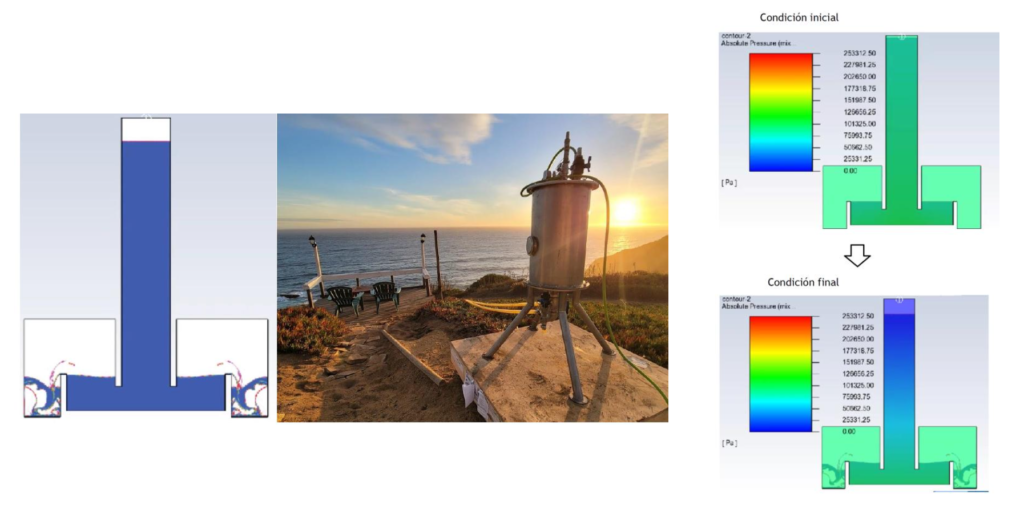

Proyecto que consistió en estudiar y simular caída de columna de agua, con el fin de generar una baja presión localizada y desalinizar agua de mar, todo basado en patente y modelo protegido por empresa MD s.a. de Chile. Se realizó un modelo en 2D, basado en las características de un prototipo físico y funcional, y se simularon las condiciones de dos lugares de instalación distintos, a diferente presión atmosférica. Mediante la simulación por método CFD con fluidos multifase, se pudo comprobar teóricamente la baja presión que se podía conseguir en comparación a la conseguida en pruebas en terreno.
